Hauswasserwerk 100L Tiefbrunnenpumpe 7,4bar Pumpensteuerung + Trockenlaufschutz

315,90 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

  • EHS10619
  Hauswasserwerk mit 100  Liter Membrankessel ( senkrecht/waagerecht) und... mehr
Produktinformationen "Hauswasserwerk 100L Tiefbrunnenpumpe 7,4bar Pumpensteuerung + Trockenlaufschutz"



Hauswasserwerk mit 100 Liter Membrankessel ( senkrecht/waagerecht) und

einer 3,5" SDM2-12 Tiefbrunnenpumpe

mit einem elektronischen Druckschalter inkl. Trockenlaufschutzfunktion.



So etwas bietet kaum jemand an.


Alle herkömmlichen Hauswasserwerke haben keinen Trockenlaufschutz.
Der normale Druckschalter schaltet die Pumpe aus, sobald der Kessel voll ist,

aber nicht wenn der Brunnen kein Wasser mehr hat.
Unsere Pumpensteuerung schaltet die Pumpe aus, sobald der Brunnen kein Wasser mehr hat und verhindert,

dass die Pumpe trocken läuft.

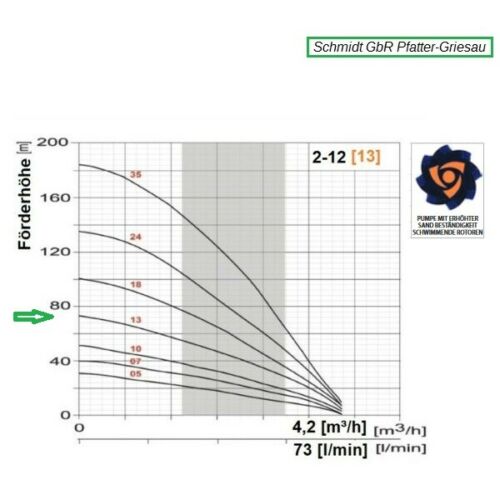

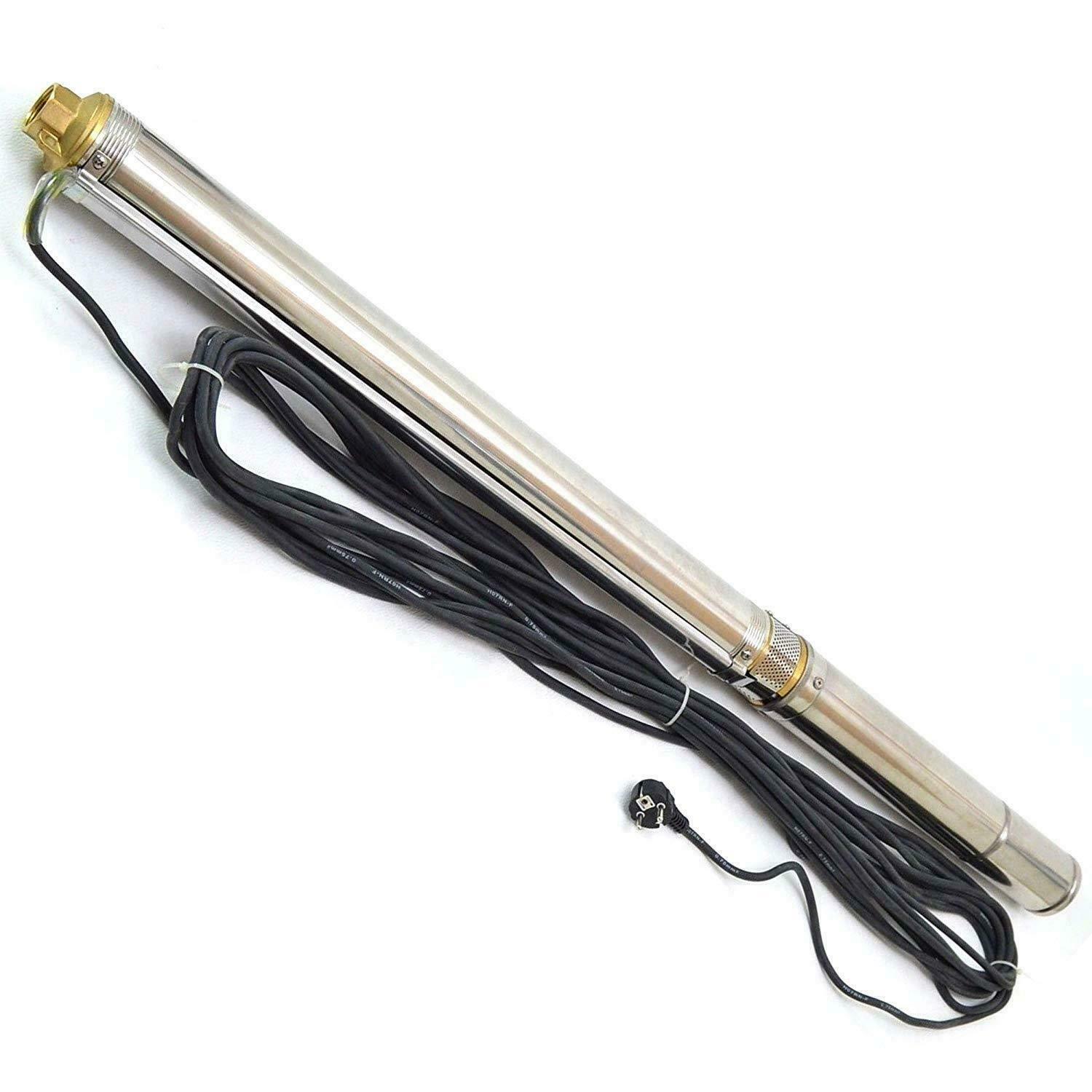

Technische Daten Pumpe:

3,5SDM 2/12  sandresistent < 5%


Diese verfügt über 12 Stück schwimmend gelagerte Förderscheiben.

Daher ist es möglich Sandanteile bis zu 5% zu verarbeiten.

Förderleistung bis bis 75 l/min - 4200 l/h

Pumpenhöhe: 101,5 cm

Durchmesser: 89 mm (3,5")

Leistung:   0,75kW/50Hz/5,1A

Spannung: 230V/50Hz

Förderhöhe: 73 m

Max Druck: 7,3 bar

Kabellänge:   20 m

Sandverträglich bis 5%

Schutzklasse IP68

Gehäuse aus Edelstahl

Rohranschluss: 1 1/4" (1,25" Zoll) Innengewinde

Gewicht ca. 12,8 kg

Max. Anzahl der Schaltungen:  20 x / Std.

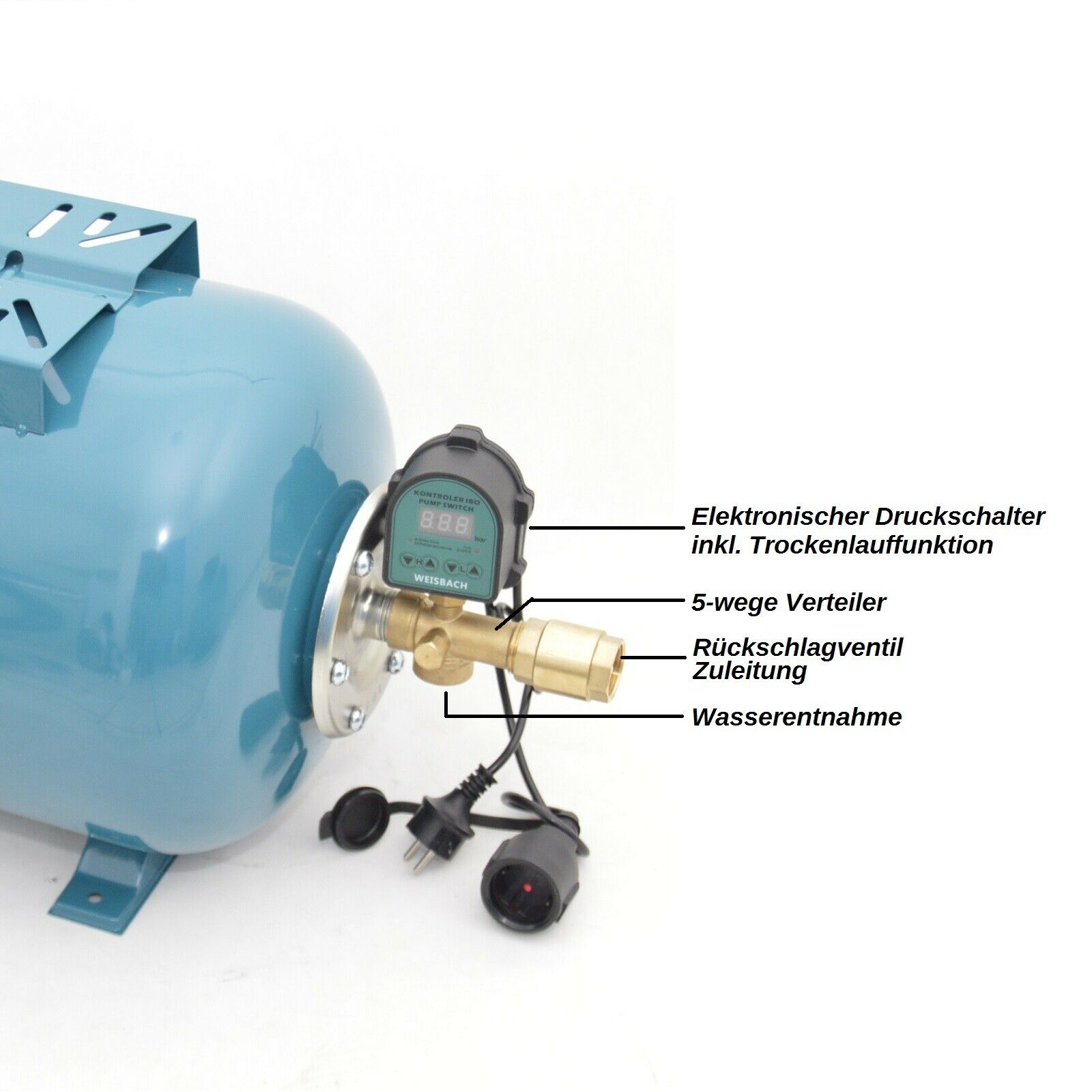

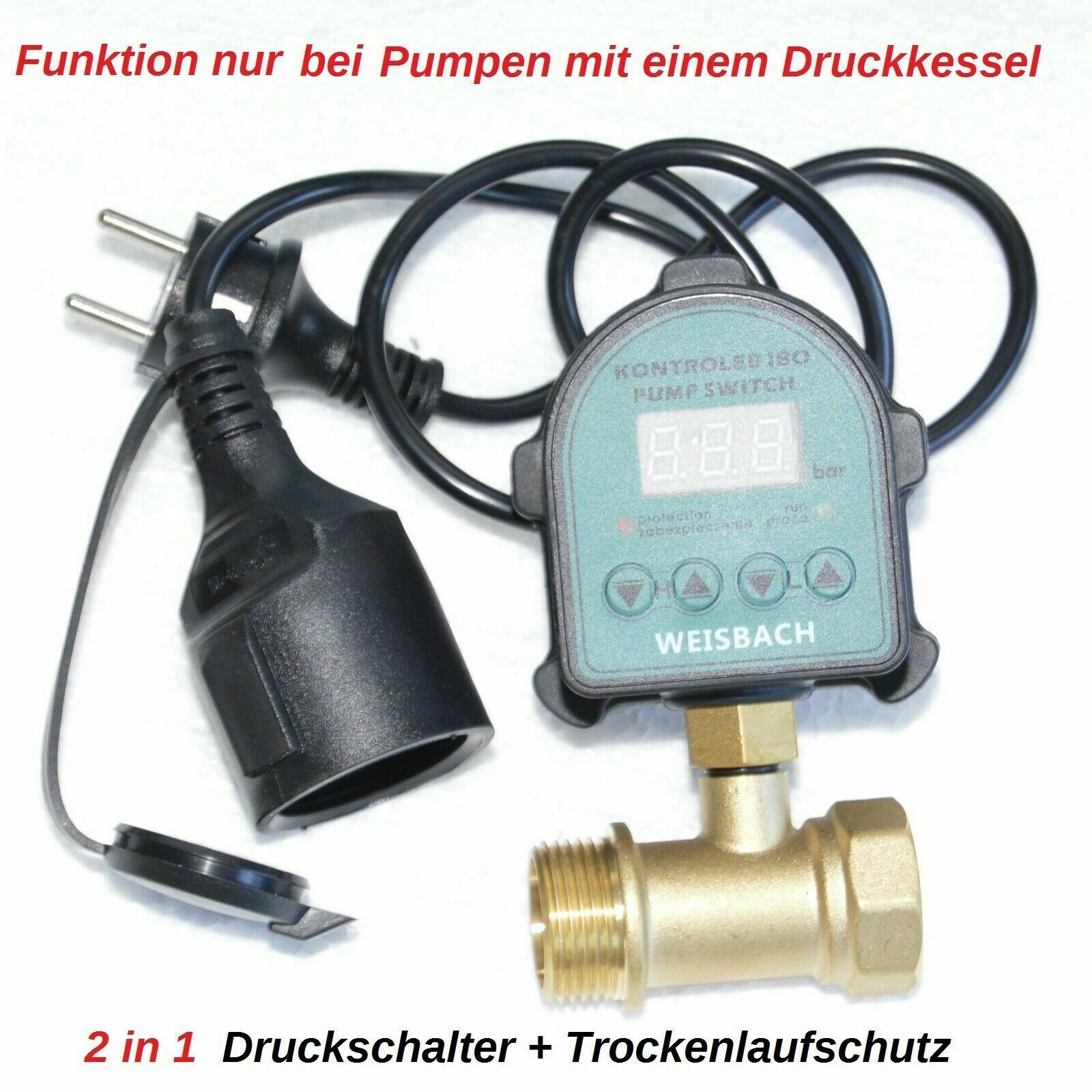

Elektronischer Druckschalter EDS 2 mit einem 3-wege Verteiler
Gewinde: 1x 1" Außengewinde und 1x 1" Innengewinde


Für Pumpen bis 1,5kW

Arbeitsbereich: 0 – 10bar

Spannung: 230V / 50Hz

Max. Wassertemperatur 80°C

Schutzklasse: IP66



Einstellungsvorschlag

Abschaltdruck H: 4,8bar

Einschaltdruck L: 2,2bar



Verkabelung:

2x Schuko Stecker

Einstellung durch drücken der Tasten H und L +/-

Die Steurung speicher automatisch die Einstellwerte und geht

anschliessend in den Arbeitsmodus über.

Der Abschaltdruck darf nicht höher eingestellt werden als der maximale Druck der Pumpe. Sonnst wird die Pumpe nicht abschalten.



Funktionsprinzip Trockenlaufschutz.

Wenn die Pumpe 20 sec. ohne Wasser läuft dann wird der Stromkreis unterbrochen damit sie nicht trocken läuft.

Intelligenter Druckschalter zur Steuerung des Pumpenbetriebs. Elektronischer Druckschalter Weisbach ist ein elektronisches Gerät mit zwei Grundfunktionen:ARBEITSKONTROLLE PUMPE (Ausschalt- und Einschaltdruck kann auf dem elektronischen Display eingestellt werden)SCHUTZ GEGEN TROCKENLAUF (wenn die Funktion aktiviert ist und die Pumpe länger als 20 Sekunden ohne Wasser läuft, schaltet das Gerät die Pumpe aus. Der Schutz gegen Trockenlauf ist standardmäßig aktiviert. Wenn der Benutzer diese Funktion aus irgendeinem Grund nicht aktiviert lassen möchte, drücken Sie die Tasten Nr. 2 und Nr. 4 gleichzeitig 3 Sekunden lang. Auf dem Display wird der Code "F0" (Funktion deaktiviert) oder F1 (Funktion standardmäßig aktiviert) angezeigt, wenn keine Operation innerhalb von 3 Sekunden ausgeführt wird, wird automatische Speicherung und Übergang in den Betriebsmodus erfolgen.Das Einschalten hängt von der Senkung des Wasserdrucks in der Anlage unter den auf dem Display eingestellten Mindestdruck und der Erzeugung des Durchflusses in der Anlage ab, in der der Automat installiert ist. Das Ausschalten erfolgt, wenn das Gerät einen Durchflussstopp erkennt.

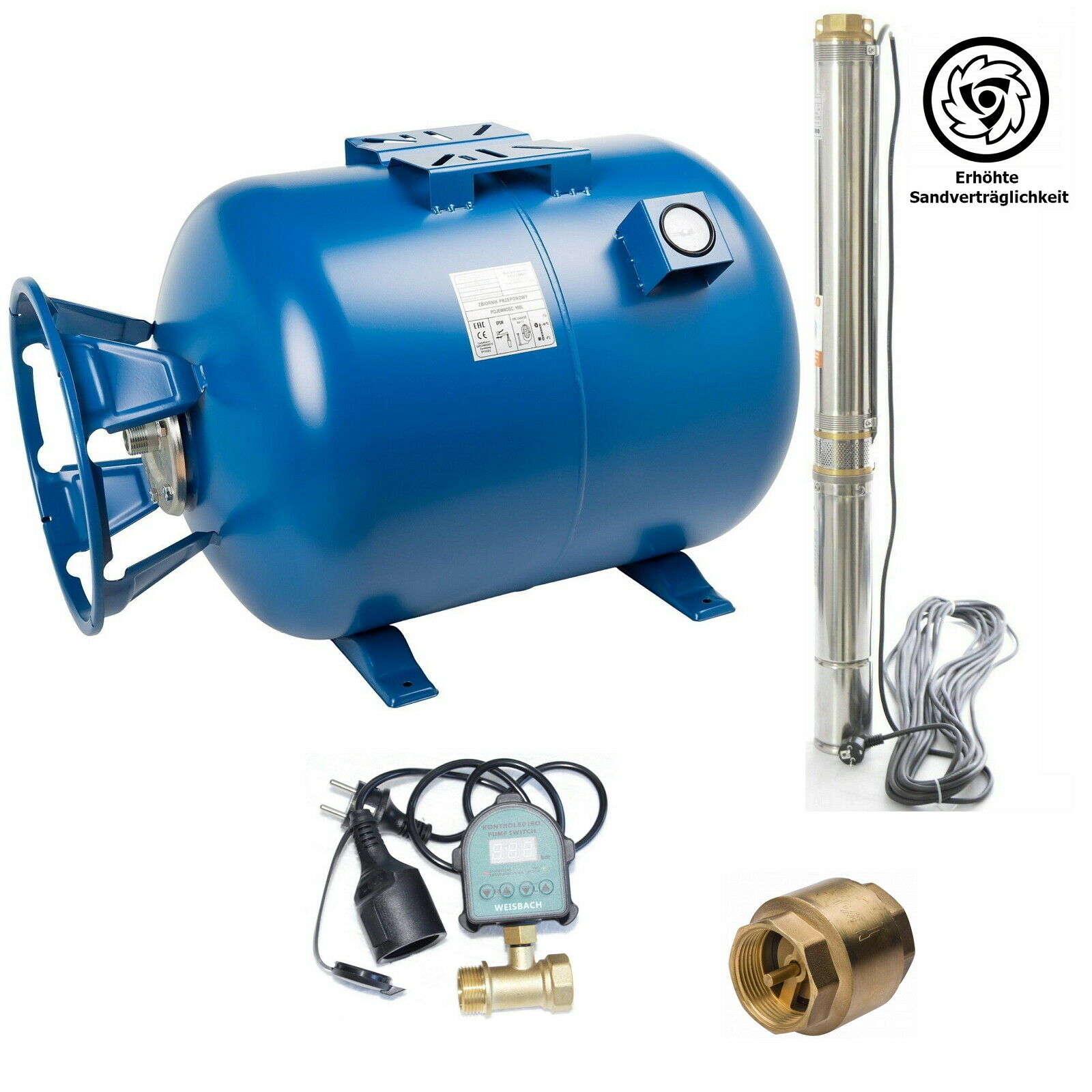

Lieferumfang:

1 Stück Druckkessel 100 Liter (senkrecht/waagerecht)

1 Stück Tiefbrunnenpumpe  3,5" SDM 2-12

1 Stück elektronischer Trockanlaufschutz

1 Stück 5-Wege Verteiler

1 Stück Rückschlagventil

Das Hauswasserwerk wird als Bausatz zur selbstständigen Montage in 2 Paketen ausgeliefert.

!! Achtung!!  Bitte unbedingt ca. alle 4 Monate den Luftdruck im Kessel überprüfen und Luft nachfüllen. (ca. 1,5-1,6bar )

Bei zu geringem Luftdruck kann die Membran platzen -> kein Garantiefall.
