Steuerung CS-13 für 3 Wege Mischer Stellmotor am Mischventil Regelgerät
Produktinformationen "Steuerung CS-13 für 3 Wege Mischer Stellmotor am Mischventil Regelgerät"

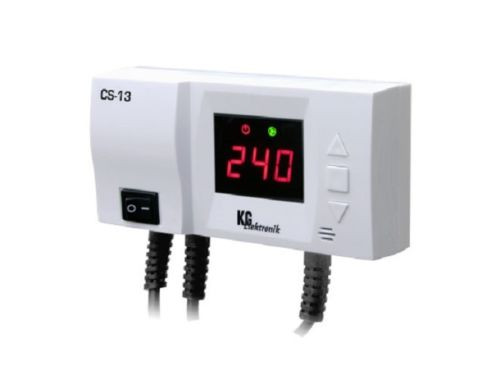

CS-13 Steuergerät für Stellmotor am Mischventil
Funktionsprinzip:
Der CS-13 Regler ist für die Steuerung von Dreiwegventilen gedacht. Das Gerät öffnet und schließt das Ventil in einem 10 °C Hysteresebereich.
Beispiel:

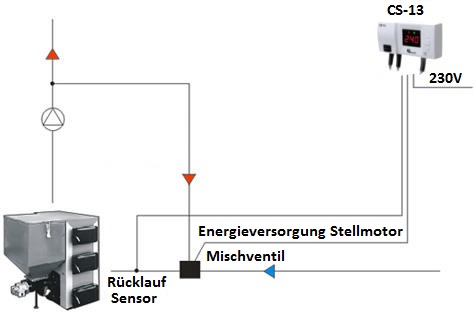

Das einstellen der Rücklaufmperatur auf 60 °C verursacht das öffnen und schließen des Ventils in einem 10 °C Hysteresebereich, d.h., dass das Ventil ganz
geschlossen wird, wenn der Rückkehrsensor 65 °C erreicht, und dass es bei 50 °C ganz geöffnet wird.
Wenn die vom Benutzer eingestellte Temperatur (60 °C) erreicht wird, dann wird das Ventil halb geöffnet sein.
Der Regler steuert das Ventil wie einen Schrittmotor, abhängig von der Rückkehrtemperatur öffnet oder schließt er stufenweise das Ventil.
Technische Daten:
Energieversorgung: 230/50Hz +/-10%
Leistungsaufnahme: 2 W
Temperatur der Umgebung: -10 bis 50 °C
Ausgangslast des Servomotors: 6 A
Temperaturmessbereich: 0 bis 99 °C
Temperatureinstellungsbereich: 5 bis 80°C
Temperaturbelastbarkeit des Sensors: -10 bis 120°C
Kabellänge des Sensors: 2m Sensoren in Lieferung enthalten
