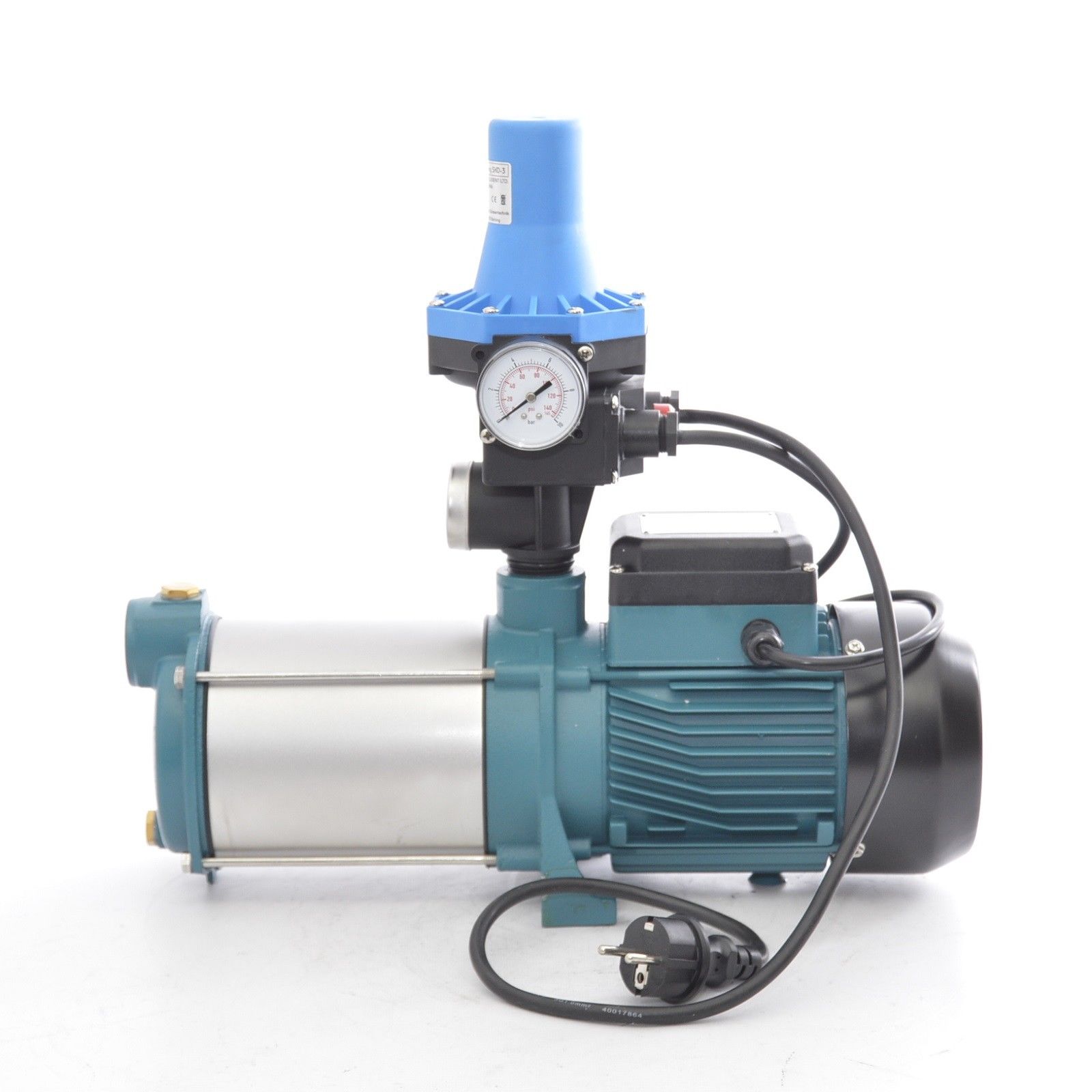

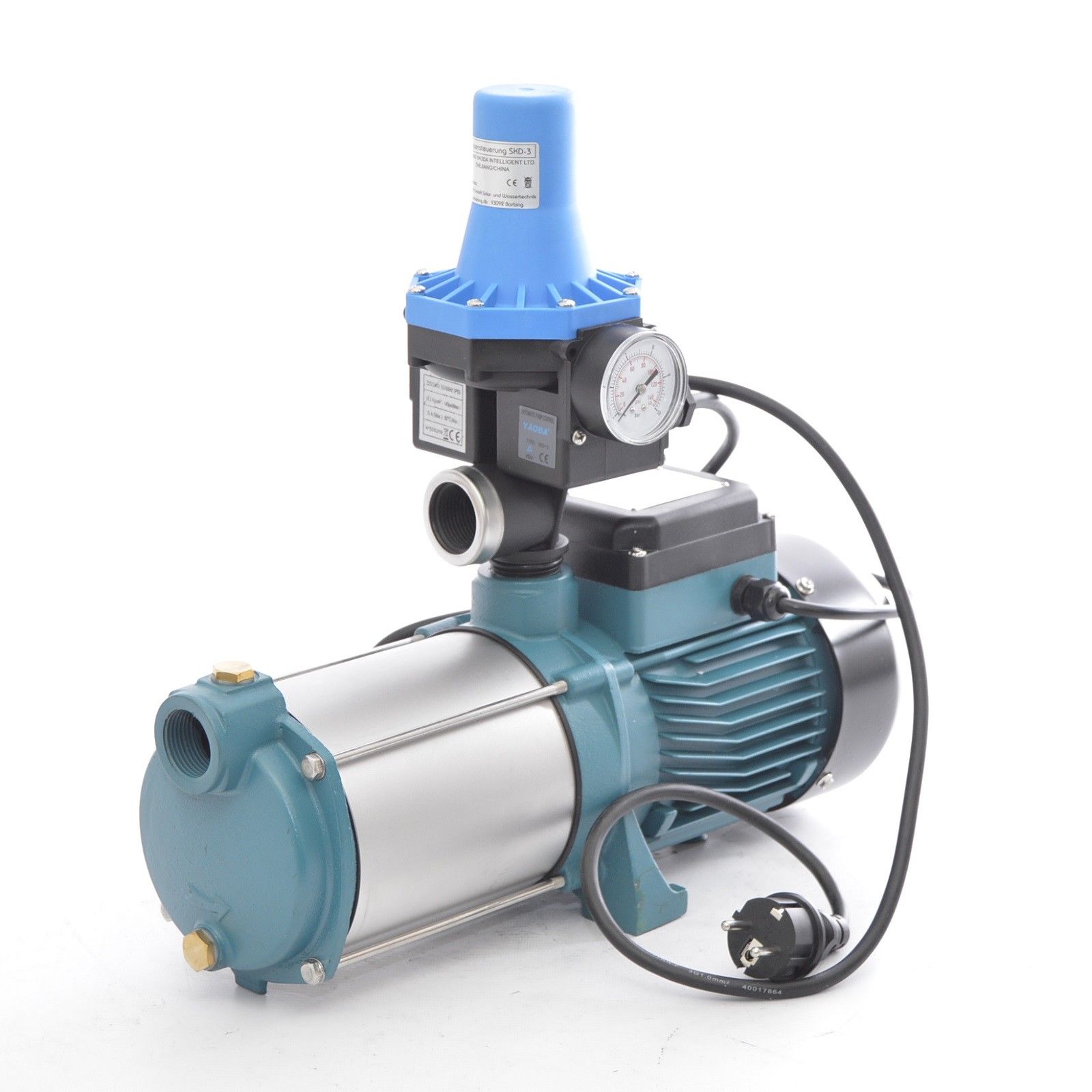

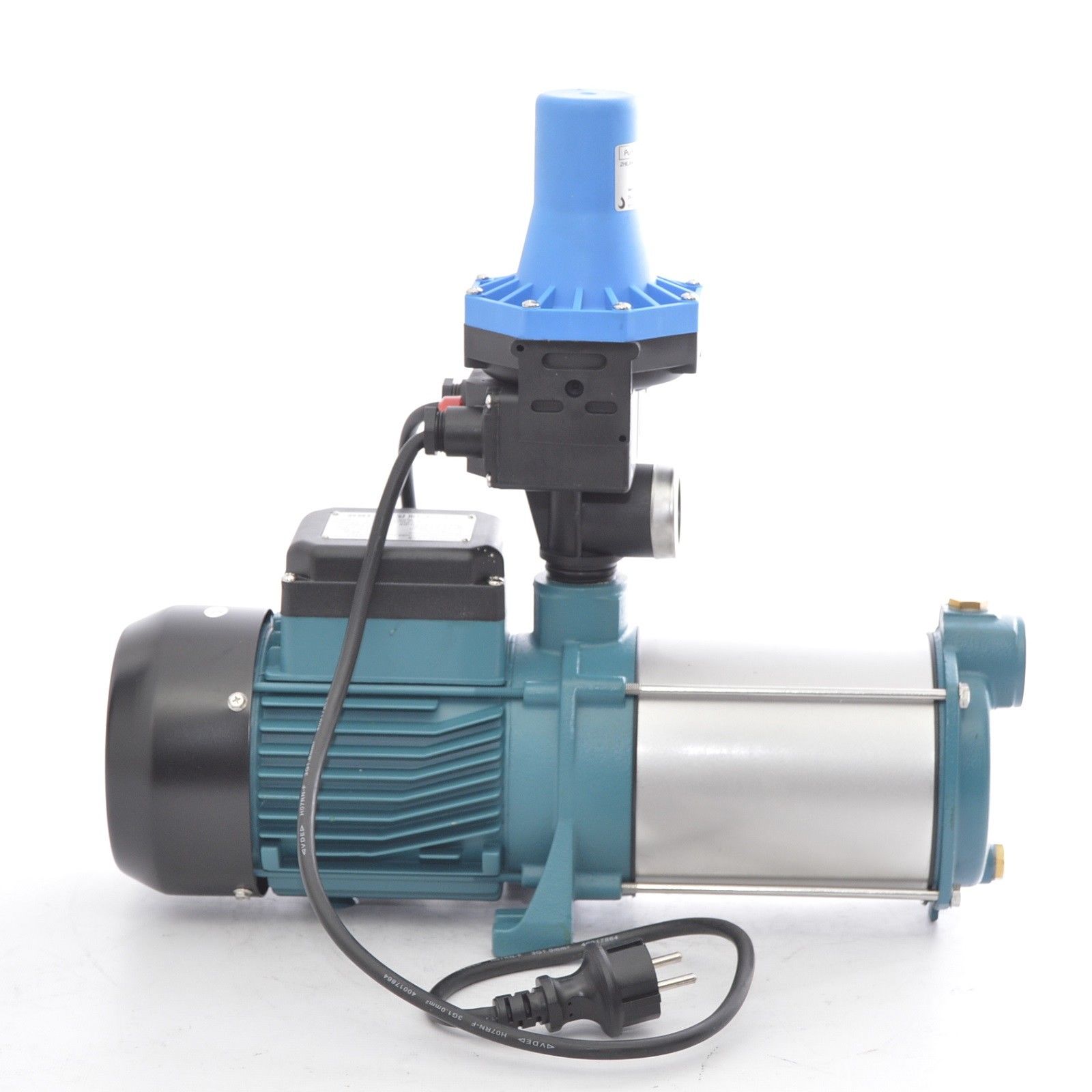

Hier bieten wir eine neue Gartenpumpe mit Schaltautomatik / Druckschalter mit Trockenlaufschutz )
( Die Pumpe mit der Schaltautomatik soll man nicht in der Kombination mit einem Druckkessel verwenden.) Technische Daten der MH1300 Gartenpumpe
- Leistung: 1300W
- Spannung: 230 V / 50 Hz
- Schutzklasse: IP X4

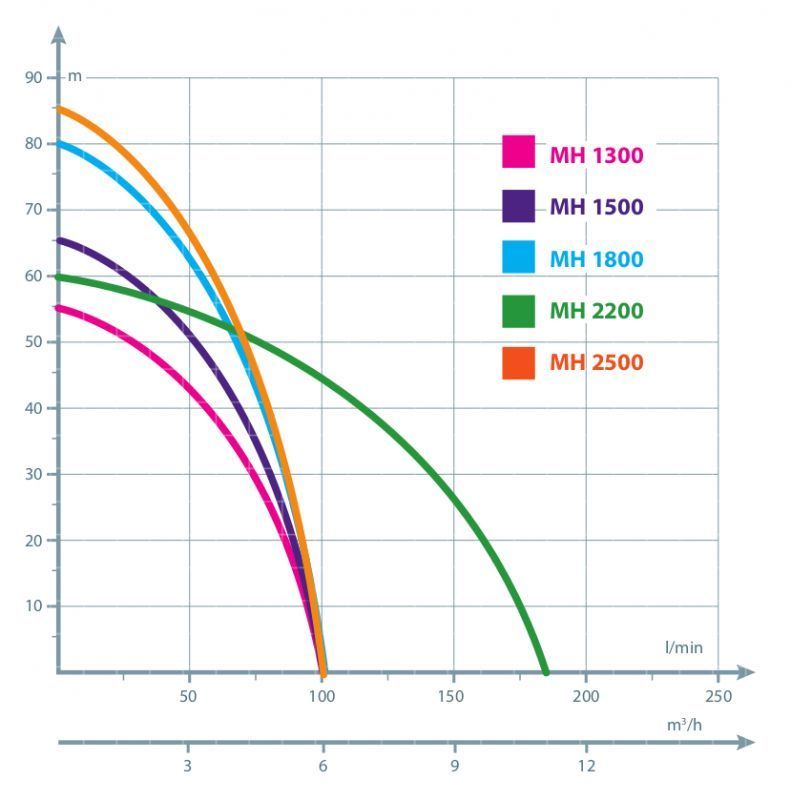

- Max. Förderhöhe: 55 m ( entspricht 5,5 bar )
- Max. Druck: 5,5 bar
- Max. Fördermenge: 5400l/h
- 5 Laufräder
- robuste und rostfreie Edelstahlwelle
- Max. Ansaughöhe: 8 m bei 1 Zoll (2,54cm) und Rückschlagventil
- Max. Wassertemperatur: 35°C
- Anschluss Saug- und Druckseite: 1 Zoll (2,54cm) IG
- integrierter thermischer Motorschutzschalter
- Kabellänge: 0,80 m
- Gesamtgewicht: 12,5 kg
- Größe: L.44cm. B.15cm. H 17cm.
Pumpensteuerung SKD-3
Automatisches Ein- und Ausschalten der Pumpe bei Öffnen/Schließen des Wasserhahns
Eingebautes Rückschlagventil und integrierter Trockenlaufschutz
Mit integriertem Manometer
Nennstrom: bis 10A
Betriebsspannung: ~230V±10% / 50Hz
Anschluss: Ein- und Ausgang jeweils 2,54 cm (G1") Außengewinde
Max. Anschlussleistung: Motoren bis 10A
Max. Betriebsdruck: 10 bar
Max. Wassertemperatur: ca. 60°C
Volumenstrom: ca. 150 Liter/min
Einschaltdruck: 1,5 bis 3,0 bar
Maße (H x B x T): 15 x 13 x 23 cm
Gewicht: ca. 1,3 kg
Schutzklasse IP65
- Die Pumpe und die Schaltautomatik werden als Bausatz geliefert ( ohne Verkabelung)
das Kabel der Pumpe und das der Schaltautomatik müssen vor Ort angeschlossen/verbunden werden.
!! Wichtige Hinweise !!
Die Pumpe sollte nach Möglichkeit in der Nähe des Brunnenlochs aufgestellt werden, um die max. Ansaughöhe zu gewährleisten.
Bitte die Ansaugleitung mit einen Rückschlagventil ausstatten, damit das Bestehen der Wassersäule gewährleistet ist. Sollte das Rückschlagventil vor der Pumpe und nicht als Fußventil eingebaut werden dann muß man auch unter dem Rückschlagventil eine Wassersäule ausbilden. Die Wassersäule soll beständig sein, da die Pumpe keine Luft die sich in der Saugleitung befindet ansaugen kann.
Befüllen Sie bitte die Pumpe und die Saugleitung vor Inbetriebnahme mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben, jedoch nicht kleiner bzw. größer sein. Ansonsten kann die Pumpe
nicht die entsprechende Leistung bzw. Druck erbringen.
!! !! Sollte die Pumpe innerhalb von 1-2 Minuten das Wasser nicht ansaugen dann ist die Wassersäule nicht luftfrei !!.!! !! Meinstens befindet sich unterhalb des Rückschlagsventil Luft in der Saugleitung was das Ansaugen unmöglich macht. !!
!!! Damit jede Pumpe ohne Ausfälle bei Überspannungen funktioniert, benötigt sie einen Motorenschutzschalter entsprechend der Amper Angaben auf dem Typenschild. !!!!
