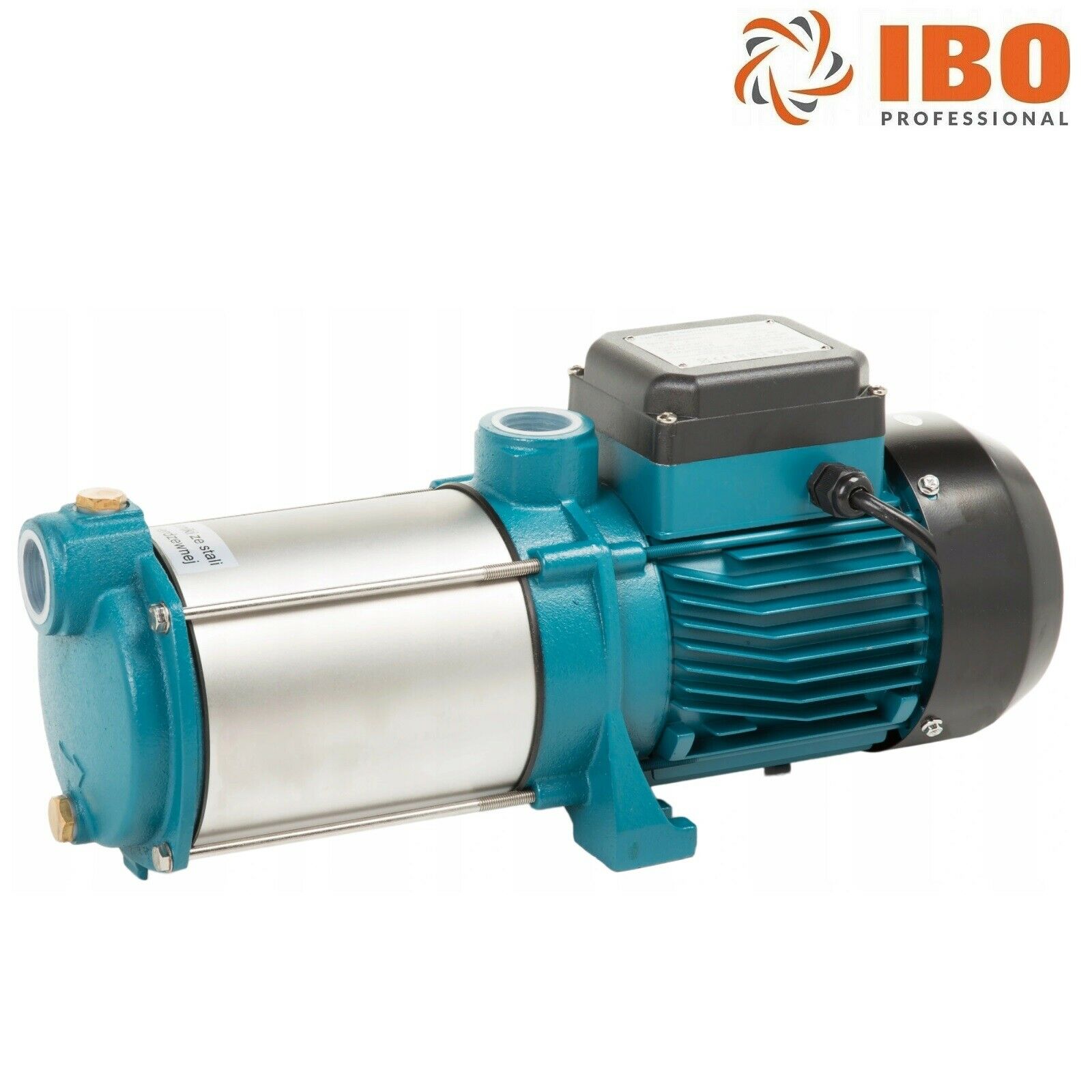

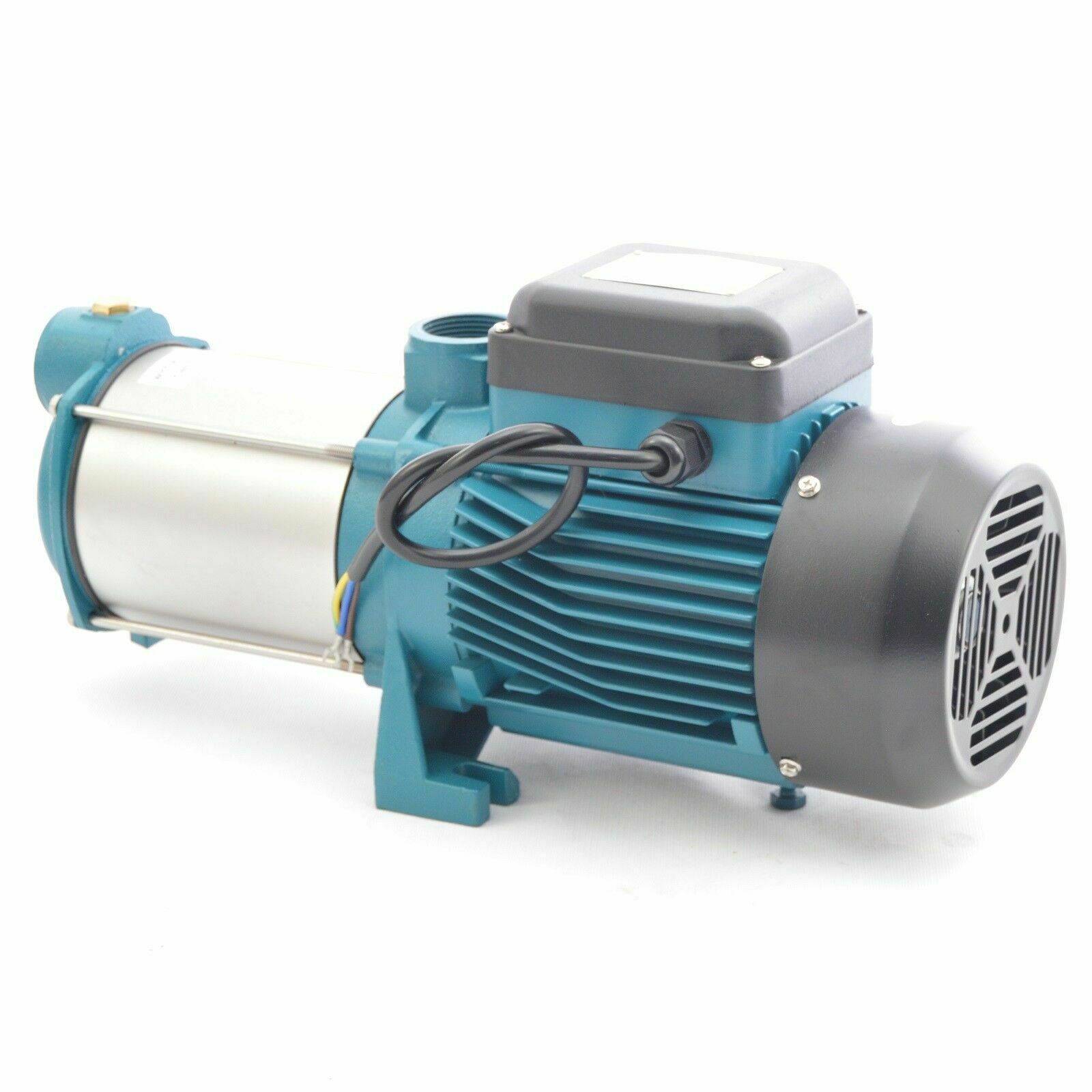

- Schutzklasse: IP 44 - Max. Förderhöhe: 60 m - Max. Druck: 6 bar
- Max. Fördermenge: 10800l/h - 180l/min.
- Edelstahlwelle
- Edelstahl Schaufelräder - Max. Ansaughöhe: 8 m bei 1¼'' Zoll Saugleitung und einem Rückschlagventil - Max. Wassertemperatur: 35°C
- Anschluss Saug- und Druckseite: 1¼'' Zoll IG - integrierter thermischer Motorschutzschalter - Kabellänge: 0,60 m Größe LxBxH 49,5 X 20,5 X 24,5 cm Geräuschpegel ca. 75dB
Motordrehzahl 2850 U/min
!! Wichtige Hinweise !!
Die Pumpe sollte nach Möglichkeit in der Nähe des Brunnenlochs aufgestellt werden, um die max. Ansaughöhe zu gewährleisten.
Bitte die Ansaugleitung mit einen Rückschlagventil ausstatten, damit das Bestehen der Wassersäule gewährleistet ist.
Befüllen Sie bitte die Pumpe und die Saugleitung vor der Inbetriebnahme mit Wasser, sonst besteht die Gefahr des Trockenlaufs.
Die Saugleitung sollte einen Durchmesser von 1" - 1 1/4" haben, jedoch nicht kleiner bzw. größer sein. Ansonsten kann die Pumpe
nicht die entsprechende Leistung bzw. Druck erbringen.
!! !! Sollte die Pumpe innerhalb von 1-2 Minuten das Wasser nicht ansaugen dann ist die Wassersäule nicht luftfrei !!.!!
!! Meinstens befindet sich unterhalb des Rückschlagsventil Luft in der Saugleitung was das Ansaugen unmöglich macht. !!

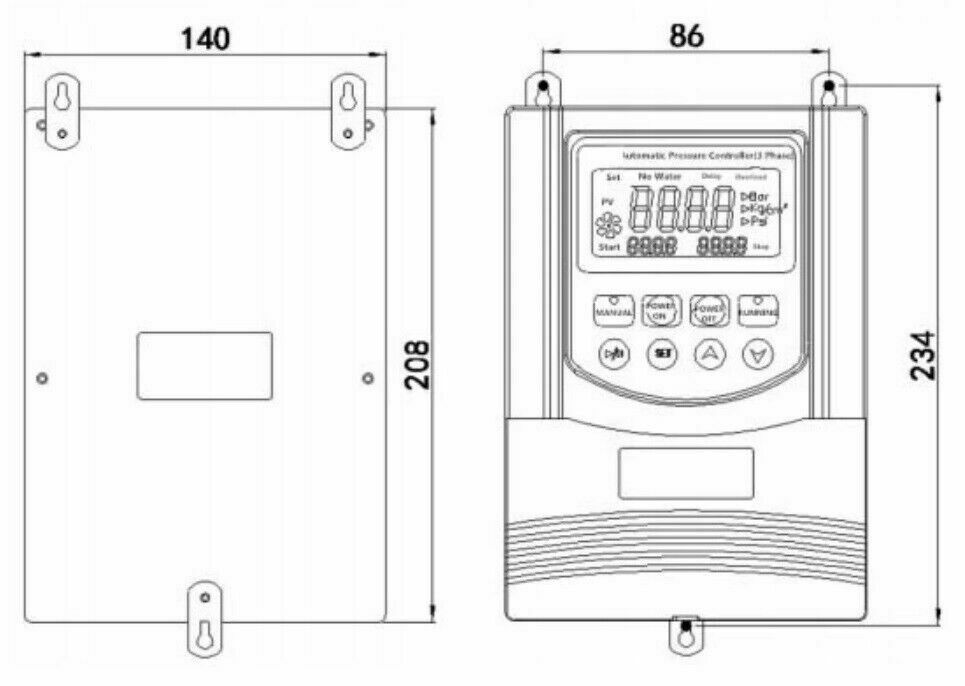

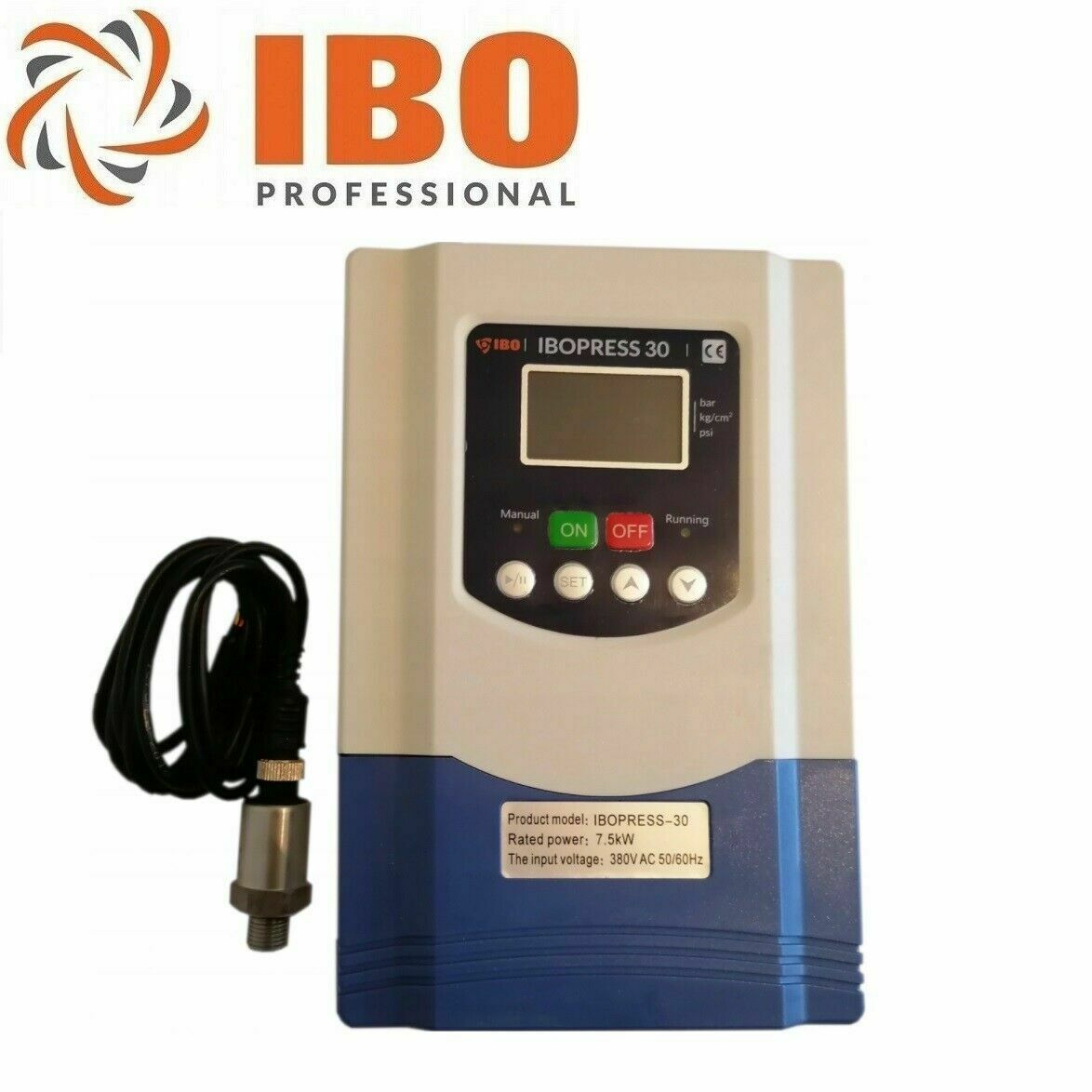

Pumpensteuerung IBOPRESS-30
Elektronischer Druckschalter IBOPRESS 30mit Überlast- und Trockenlaufschutz.
IBOPRESS 30 ist ein Gerät zur Steuerung des Betriebs aller Arten von Dreiphasenpumpen in Abhängigkeit vom Druckwert im System.
Je nach Druckwert schaltet das Gerät die Pumpe ein oder aus. IBOPRESS 30 ist eine moderne elektronische Steuerung, deren Betrieb auf einem keramischen Drucksensor basiert. Mit dem Gerät können Sie den Einschaltdruck und den Abschaltdruck programmieren.
IBOPRESS 30 IBOPRESS 30 verfügt über Sicherheitsfunktionen, mit denen die maximale zulässige Stromaufnahme durch die Pumpe eingestellt und die Pumpe vor Trockenlauf geschützt werden kann. Der IBOPRESS-Schalter ist mit einem Drucksensor mit 1/4" Außengewinde und mit einem Kabel ausgestattet, das den Sensor mit der Steuerung verbindet. Durch die hohe Messgenauigkeit kann das Gerät in Schaltkreisen installiert werden, die konstante, unveränderliche Arbeitsbedingungen erfordern. IBOPRESS 30 ist je nach Die Standardausführung ermöglicht die Installation der Steuerung in trockenen, geschlossenen, gut belüfteten Räumen. Die Ausführung in einem Schrank mit der Abdeckung ermöglicht die Montage der Steuerung in offenen Bereichen oder in feuchten Brunnen.
Tech. Daten:
Spannung: 400V 3~AC 50/60 Hz ±10%
Leistungsbereich des angetriebenen Motors: 0,75 bis 7,5kW
Stromverbrauchsbereich des angetriebenen Motors: 3-20A
Druckeinstellbereich: 0-20 Bar/2 Mpa
Genauigkeit der Einstellung: 0,01 Bar/0,001 MPa
Maximale Temperatur der Flüssigkeit: 90°C
Maximale Umgebungstemperatur: 40°C
Schutzart: IP55
Kabellänge des Sensors: 140cm
Gewinde des Sensors: AG 1/4"
Überspannungsschutz: Automatische Abschaltung bei blockiertem und überlastetem Motor
Druckanzeige einstellbar: Bar, kg/cm2 , PSI
Display: Farb-LCD, Anzeigen in Echtzeit synchronisiert mit Drucksensormessungen, Anzeigen von Notzuständen

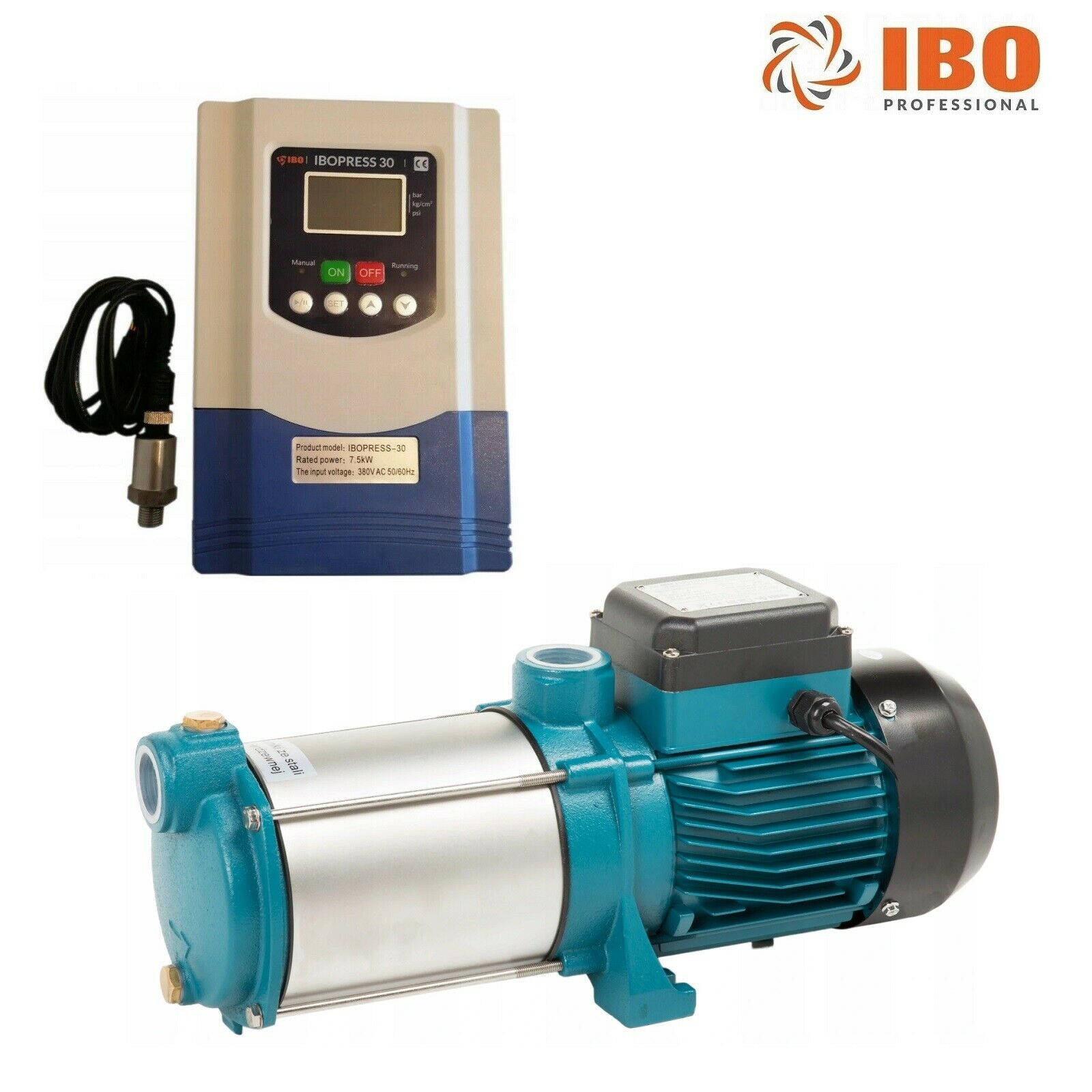

Weiterführende Links zu "Gartenpumpe 2200 Watt/400V INOX 10800 L/h 6 bar Hauswasserwerk + Steuerung 400V"
